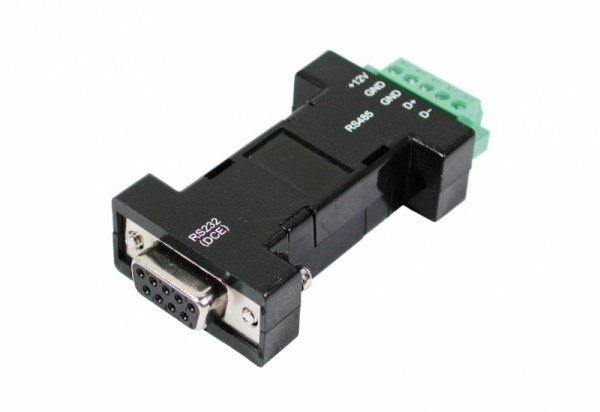

Konverter, RS232 zu RS485, Exsys® [EX-47901]

Der EX-47901 RS-232 zu RS-485 Konverter kann für jeden PC, Workstation
oder Server mit einer RS-232 Schnittstelle eingesetzt werden. Die EX-47901 ist
mit einer 9 Pin Buchse ausgestattet, die Sie direkt an Ihre Serielle RS-232
Schnittstelle anschließen können. Er wandelt unsymmetrische, Full-Duplex RS-
232 Signale in symmetrische Half-Duplex RS-485 Signale um. Der RS-232 Anschluss
ist als DCE Port konfiguriert und hat einen DB9 Buchse die Pin 2 (TXD
Input), Pin 3 (RXD Output) und Pin 5 (Signal Ground) unterstützen. Folgende
Pin‘s werden gebrückt: Pin 7 (RTS) mit Pin 8 (CTS) und Pin 6 (DSR) mit Pin 1
(CD) mit Pin 4 (DTR).

Merkmale
Schnittstelle: RS-232
- Signale: TxD, RxD, GND
- Loop Back Verdrahtung: RTS zu CTS, DTR zu DSR und DCD
Schnittstelle: RS-485
- 2-Draht RS-485 (Data+/-, Data+/-, Half-duplex)
- ATTATM: Unterstützt RS-485 Auto Transceiver Turn Around Feature, Unterstützt
Echo Mode für RS-485 Mode
- Terminator: 120 Ohm, kann ein– oder ausgeschaltet werden mit DIP Switch
- Betriebs-Spannung kommt vom RS-232 Signal, externe Spannungszufuhr ist
möglich wird aber in den meisten Fällen nicht gebraucht

Spezifikationen
- Datentransfer-Rate: 300 Baud bis 115.2KBaud
- Anschlüsse: 1 x 9 Pin D-SUB Seriell RS-232 Buchse
1 x 5 Pin Terminal Block RS-485
- Hardwaresysteme: RS-232 Schnittstelle
- Betriebssysteme: Für alle Betriebssysteme geeignet
- Betriebstemperatur : 00 bis 550 Celsius
- Lagertemperatur: -400 bis 750 Celsius
- Luftfeuchtigkeit: 5% bis 95%
- Abmessung: 44 x 41 x 22 mm
- Gewicht: 200g
